滾子型支承滾輪軸承結構特點
滾子型支承滾輪是安裝在軸或螺栓上的單列或雙列軸承單元它們由具有特定外表面形狀的較厚外圈和滾針及保持架組件或滿裝滾針或滿裝圓柱滾子組件組成。外圈帶有冠狀修形或圓柱形的外表面。
帶有冠狀修型外表面的支承型滾輪可以承受較高的徑向載荷和由于輕微的不對中和歪斜運行產生的軸向力;這種軸承適合用于凸輪傳動、床身軌道、輸送設備等應用場合，滾子型支承滾輪有帶或不帶內圈、雙側密封和開放式等類型。
下面KIS柯拉思利將為您詳細介紹帶內圈的支承型滾輪和無內圈的支承型滾輪。

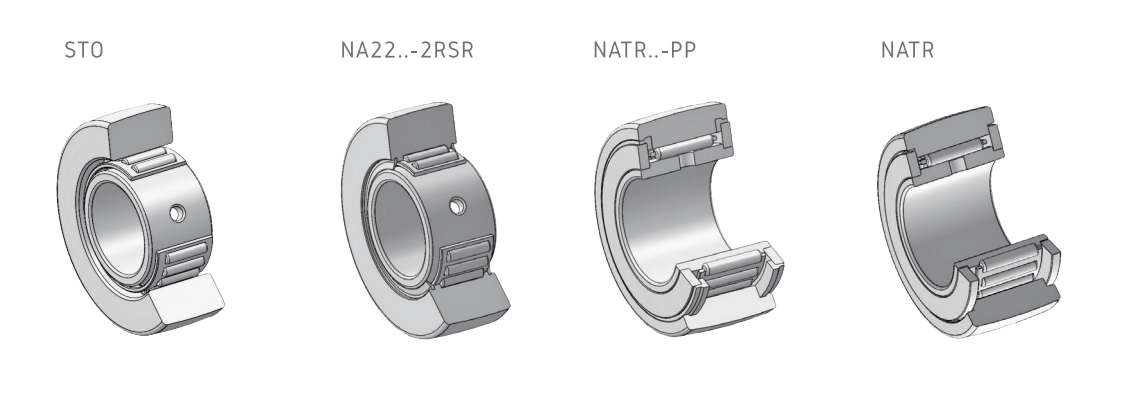

帶內圈的支承型滾輪
滾輪STO、NA系列是可分離的結構。其中STO系列、外圈滾針和保持架組件及內圈能分別進行安裝。NA系列外圈宇滾針和保持架組件是一體的,和內圈可以分別安裝。STO、NA、NATR系列帶保持架。
STO、NA系列不具有軸向引導功能。

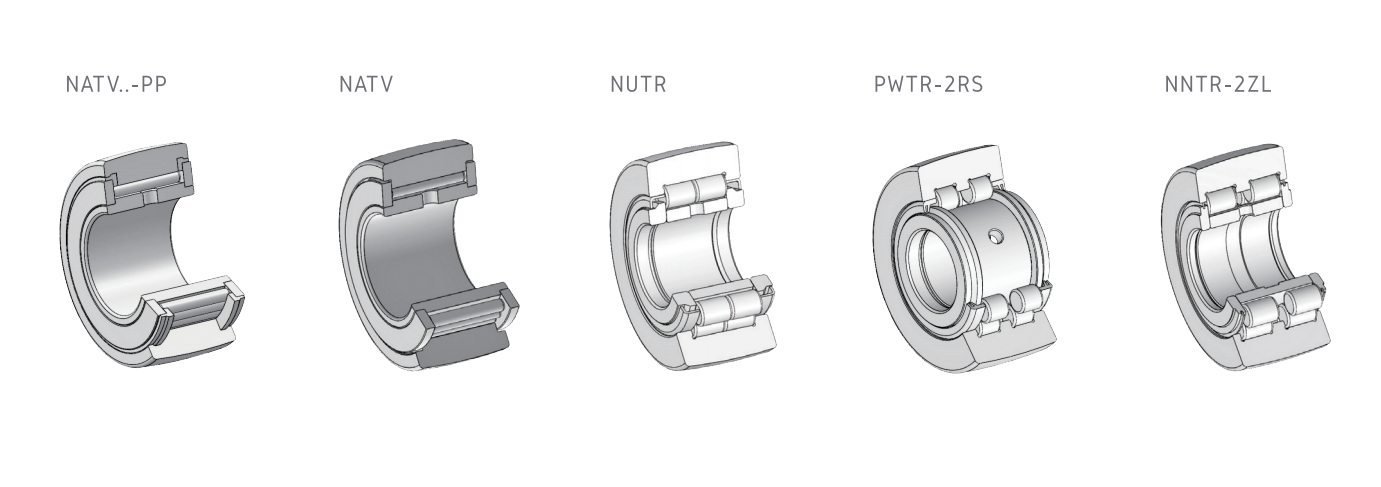

NATV系列是帶有滿裝滾針組件，支承型滾輪NUTR、PWTR和NNTR系列是帶滿裝圓柱滾子組件。
NATR、NATV、NUTR、PWTR、NNTR系列,均具有軸向引導功能，可以承受一定的軸向力。
不帶保持架的軸承具有盡可能多的滾動體,因此承載能力非常高由于內部摩擦阻力的增加，這些軸承可以達到的轉速要略低于有保持架引導的支承型滾輪的轉速。

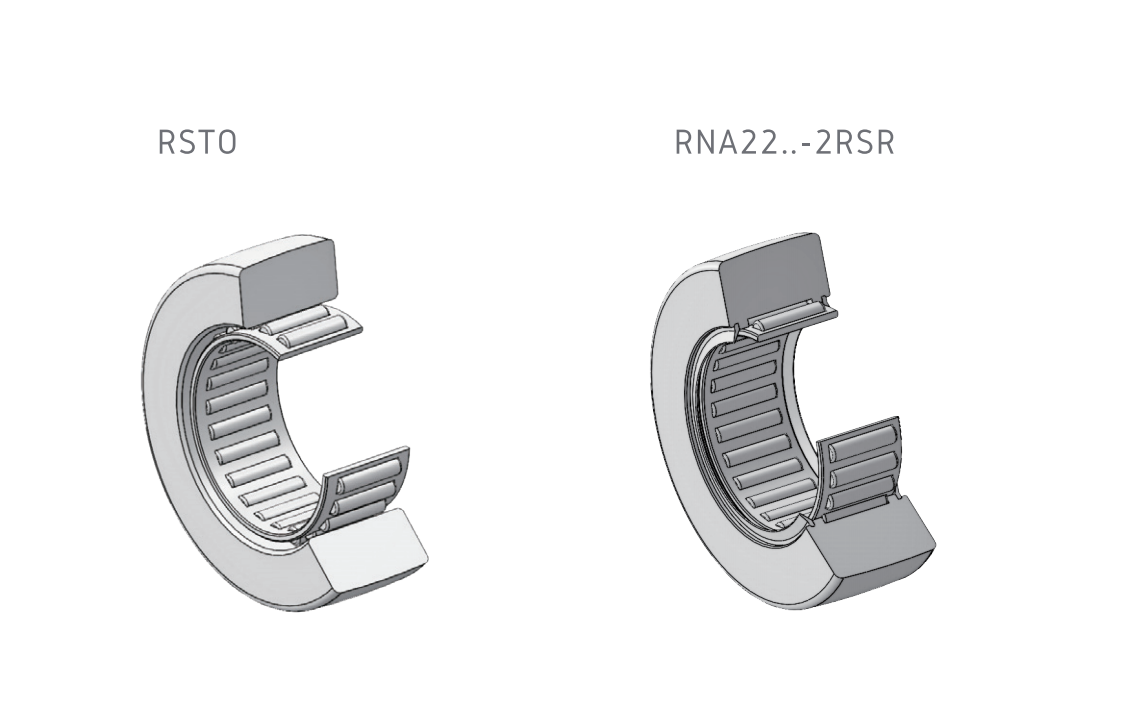

無內圈的支承型滾輪
支承型滾輪RSTO和RNA系列產品沒有內圈。它們特別緊湊但是作為滾道的軸或螺栓表面需要經過硬化和磨削。
RSTO系列是可分離的配置。外圈、滾針和保持架組件以及內圈可以彼此獨立安裝。
對于RSTO和RNA系列產品,滾動體由保持架引導。不具有軸向引導功能。外圈以及滾針和保持架組件的軸向引導必須由相鄰部件提供。
結構特點比較
1. 帶內圈的支承型滾輪：適用于需要軸向引導的應用場景，如凸輪傳動、床身軌道等。
2. 無內圈的支承型滾輪：適用于空間有限且軸或螺栓硬度要求高的場合，如精密機械和自動化設備。
滾子型支承滾輪軸承因其多樣化的結構特點和適應性強的特點，被廣泛應用于凸輪傳動、床身軌道、輸送設備等領域，憑借其特殊結構和高承載能力，滿足多種工況要求。無論是在高負載環境還是在精密設備中，都能發揮出色的表現。了解不同類型軸承的特點有助于選擇最適合的軸承，從而提高設備性能和可靠性。
