② 帶軸向定位型產品可承受一定的軸向載荷
③ 可以承受輕微不對中影響產生的偏載和歪斜運轉
④ 優化的外表面輪廓，減少了與導軌間的接觸應力，提高導軌壽命
⑤ 優化的滾道和滾子形狀，保證了軸承的長壽命
② 相鄰機器部件連接安裝便捷
③ 承載能力強，可承受各種聯合載荷
② 結構簡單、標準化加工工藝，可靠耐用，性價比高。
③ 可承受徑向和輕軸向兩個方向軸向載荷，易于安裝，維護成本低。
② 具有低的摩擦力矩，噪音與振動低，即使在高速工況下溫升也較低。
③ 具有較低的最小載荷要求。
② 可承載徑向和軸向聯合載荷，通過多套單列組配或者雙列軸承可以承受雙向的軸向載荷。
③ 多套配置的單列軸承和雙列軸承具有較高的剛性。
④ 高精度的產品保證了軸承的高轉速和良好的運行性能。
② 優化的滾針和滾道形狀設計，能夠提供更高的徑向載荷能力
③ 高精度的滾針軸承可以獲得較高的運轉精度
② 非定位結構具有一定的軸向位移
③ 滾子優化的母線輪廓減少了滾子與滾道接觸的邊緣應力以及減小安裝對中和軸撓曲對整體性能的影響，使用壽命長
② 高的徑向承載能力和一定的軸向承載能力
③ 優化的內部結構設計、滾子形狀和保持架結構使軸承具有長的使用壽命
② 低摩擦、噪音和振動，更長的壽命
③ 組配產品可以滿足最適合的預負載和剛性需求
④ 可分離和互換的零件更便于安裝、拆卸與維護
② 可以在極小的軸向空間內提供非常高的剛性
③ 優化的滾針和滾道形狀設計，減少邊緣接觸應力的產生，具有更長的壽命
② 滿足高剛性場合應用
③ 高精度運轉并可以提供預加負載
② 結構緊湊
③ 球面座孔對長軸系對中具有一定的調心功能
④ 大型帶座軸承可以采用分體結構，安裝維護方便
② 面接觸軸承，適用于高速輕載工況
③ 運轉平穩、可靠、無噪聲
支承型滾輪
應用領域
凸輪傳動、機床導軌、物料運輸、冶金、礦上設備、鐵路、農業、建筑等 。
支承滾輪軸承產品系列

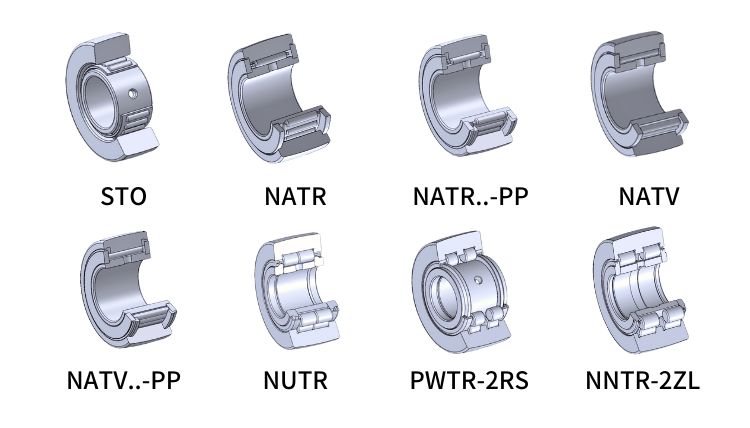

KIS支承滾輪的種類
KIS可為您提供以下類型的支撐滾子軸承：
RSTO/STO/RNA/NA/NATR/NATV/NUTR/PWTR/NNTR。
如果您需要定制產品，也可以聯系KIS。
KIS支承滾輪尺寸范圍
NATR/NATV尺寸范圍：內徑5-50mm，外徑16-90mm，寬度12-32mm
NUTR/PWTR尺寸范圍：內徑15-50mm，外徑35-110mm，寬度19-32mm
NNTR尺寸范圍：內徑50-130mm，外徑130-310mm，寬度65-146mm
支承滾輪技術信息
密封：
支承型滾輪中，除了STO系列是開式結構不具密封外，其余系列均具有密封結構，并根據產品系列的不同，配置有不同形式的密封結構。密封形式可參考對應參數表。
潤滑：
支承滾輪軸承出廠時，已經填充理基潤滑脂，并能通過內圈進行再潤滑，可采用等效潤滑脂進行再潤滑。如需特殊潤滑材料，請聯系KIS技術部門。
工作溫度：
支承型滾輪的工作溫度范圍為-30“C到+140"C。帶密封的軸承(后綴2RS和2RSR)和帶尼龍保持架的軸承(后綴TV)工作溫度范圍為-30°C到+120°C受潤滑脂和密封材料的限制，NATR.PP和NATV..-PP適合-30C到+100C工作溫度范圍如需特殊超過標準工作溫度之產品，請聯系KIS技術部門。
支承滾輪特點和優勢
高徑向載荷：
較厚的壁厚外圈不僅可以承受高徑向載荷，而且可以減少作為滾子工作時的變形和彎曲應力。
可承受軸向載荷：
支承滾輪軸承可承受卸載或傾斜運行時可能產生的軸向載荷。
使用壽命長：
外圈表面的凸面設計可以大大改善，以應對外圈相對于工作軌道表面可能發生的傾斜，或需要最小化邊緣應力的地方。
篩選
-
mm
-
mm
-
mm
-
mm
-
mm
-
mm
-
mm
-
mm
-
mm
-
mm
-
mm
-
mm
-
mm
-
mm
| 型號 | 外型尺寸 | 額定載荷 | |||||
|---|---|---|---|---|---|---|---|
| 外徑D | 內徑d | 內圈寬度B | 外圈寬度C | 節圓直徑Fw | 動態(Crw N) | 靜態(C0rw N) | |
