② 帶軸向定位型產品可承受一定的軸向載荷
③ 可以承受輕微不對中影響產生的偏載和歪斜運轉
④ 優化的外表面輪廓，減少了與導軌間的接觸應力，提高導軌壽命
⑤ 優化的滾道和滾子形狀，保證了軸承的長壽命
② 相鄰機器部件連接安裝便捷
③ 承載能力強，可承受各種聯合載荷
② 結構簡單、標準化加工工藝，可靠耐用，性價比高。
③ 可承受徑向和輕軸向兩個方向軸向載荷，易于安裝，維護成本低。
② 具有低的摩擦力矩，噪音與振動低，即使在高速工況下溫升也較低。
③ 具有較低的最小載荷要求。
② 可承載徑向和軸向聯合載荷，通過多套單列組配或者雙列軸承可以承受雙向的軸向載荷。
③ 多套配置的單列軸承和雙列軸承具有較高的剛性。
④ 高精度的產品保證了軸承的高轉速和良好的運行性能。
② 優化的滾針和滾道形狀設計，能夠提供更高的徑向載荷能力
③ 高精度的滾針軸承可以獲得較高的運轉精度
② 非定位結構具有一定的軸向位移
③ 滾子優化的母線輪廓減少了滾子與滾道接觸的邊緣應力以及減小安裝對中和軸撓曲對整體性能的影響，使用壽命長
② 高的徑向承載能力和一定的軸向承載能力
③ 優化的內部結構設計、滾子形狀和保持架結構使軸承具有長的使用壽命
② 低摩擦、噪音和振動，更長的壽命
③ 組配產品可以滿足最適合的預負載和剛性需求
④ 可分離和互換的零件更便于安裝、拆卸與維護
② 可以在極小的軸向空間內提供非常高的剛性
③ 優化的滾針和滾道形狀設計，減少邊緣接觸應力的產生，具有更長的壽命
② 結構緊湊
③ 球面座孔對長軸系對中具有一定的調心功能
④ 大型帶座軸承可以采用分體結構，安裝維護方便
【KIS柯拉思利】外圓非包容軸承的概念及分類方式
外圓非包容軸承的概念
將軸承外圈裝入軸承座孔、齒輪箱等包容體零件中，外圓被包容，內圈或外圈由扭矩驅動旋轉的軸承稱作常規軸承。
將軸承外圈不裝入軸承座、齒輪箱等包容體零件中，外圓直接與(廣義的)軌道接觸，外圈靠摩擦力被動旋轉的軸承稱作外圓非包容軸承。
實質上，外圓非包容軸承是將滾動輪(或旋轉輪)和常規滾動軸承外圈合為一體，配上密封圈等功能件后形成的滾動軸承單元。
由行星齒輪、銷軸、滾子所組成的行星齒輪軸承，也視作外圓非包容軸承。
為敘述方便，用英文 Outer CircularNon -inclusive Bearings 的縮寫“OCNCB”代替“外圓非包容軸承”

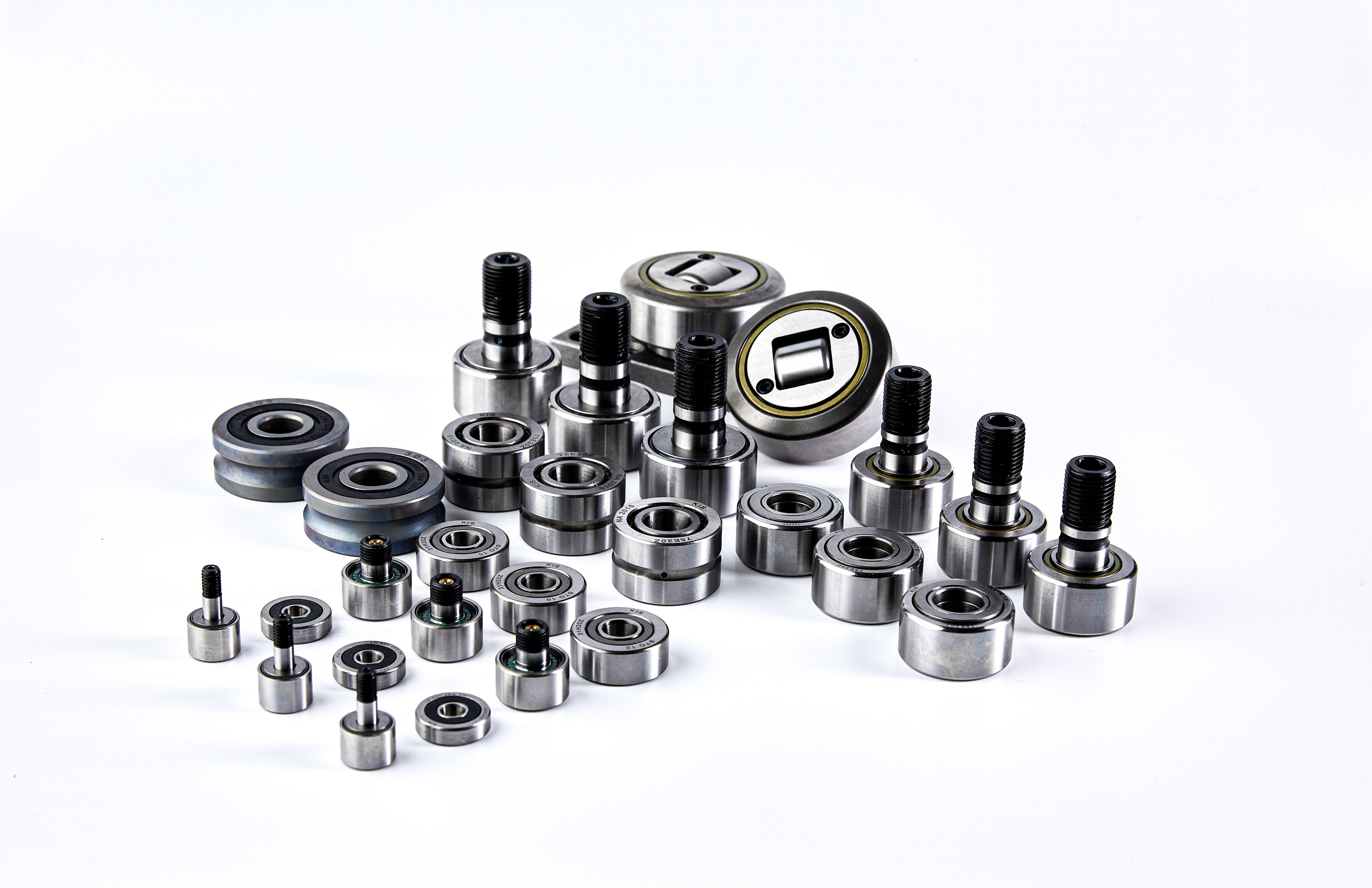

外圓非包容軸承OCNCB 的主體是滾輪軸承。滾輪軸承按滾動體可分為滾子(滾針) 滾輪軸承和球滾輪軸承;按結構形式可分為擋圈型和螺栓型;按有無保持架可分為有保持架型或滿裝滾動體型。滾輪軸承尺寸跨度很大，外徑范圍為10~500mm。
外圓非包容軸承的分類方式
外圓非包容軸承OCNCB 按照結構形式有多種分類方式下面簡單介紹。
1. 外圓非包容軸承按照接觸角分類
外圈滾(溝)道與滾動體的接觸角 a =0稱為向心 OCNCB;
外圈滾(溝)道與滾動體的接觸角0，稱為向心角接觸(以下簡稱角接觸)OCNCB。
應用最廣泛的是向心 OCNCB，角接觸OCNCB 使用量在逐步增多3.1.2 按照外圈外圓形狀分類
外圓直線形OCNCB：1)外圓不修形( 即圓柱形，以下簡稱直線形); 2)大半徑凸圓弧修形(凸圓弧半徑遠大于最大外圓半徑以下簡稱圓弧修形)；3)對數修形(或稱優化的外圓形狀）。
外圓帶凸緣形 OCNCB：單邊帶凸緣和雙邊帶凸緣2種，凸緣內表面有的是工作面，有的是限制機架的軸向移動。
按照滾動體分為滾針 OCNCB、圓柱滾子OCNCB、圓錐滾子 OCNCB、球 OCNC。
有時為了敘述方便，將滾針 OCNCB 和圓柱滾子 OCNCB 統稱為滾子 OCNCB。
圓柱滾子OCNCB 承載能力最強，圓錐滾子 OCNCB 次之，滾針 OCNCB 第三，球OCNCB 最弱。運行轉速則與承載能力順序相反。
按照有無保持架分為滿裝滾動體和帶保持架，保持架有銅保持架、鋼保持架、尼龍保持架。
按照滾針和圓柱滾子軸向引導的方式可以分為外圈擋邊工作面引導、外擋圈端面引導、內圈擋邊工作面引導、內擋圈端面引導。
以上這些分類方式允許在不同應用場景中選擇合適的OCNCB類型，以滿足特定的需求。
如果您有外圓非包容軸承選型、維護和保養的問題歡迎咨詢KIS柯拉思利！
